SJRH 시리즈 물 분사 흡착 회수 장치

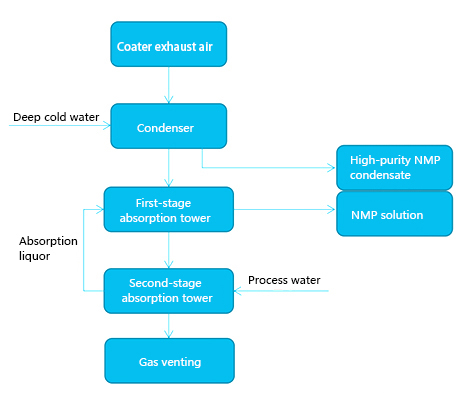

공정 흐름도:

제품 원리：

공기회수식 물분무 흡착식 NMP회수장치

다음과 같은 2단계 흡수 공정을 포함하는 NMP 회수 공정에서 흡수 매체로서의 물:

코팅기에서 NMP 농도가 높은 뜨거운 배기는 공대공 열교환기에 의해 회수된 다음 프로세스 팬에 의해 NMP 종합 흡수탑으로 보내집니다. 흡수탑은 하부와 상부 2단 흡수탑으로 구성되어 있으며, 상부와 하부의 탑에 위치한다. NMP가 함유된 공기는 하부 흡수탑 하부로 보내지고 하부 흡수탑 상부에는 흡수액(80~85% NMP 수용액)이 분무된다.

흡수액이 탑 바닥으로 내려가면 순환 펌프를 통해 흡수를 순환시키기 위해 탑 상단으로 보내집니다.

수위가 40%(설정값 조정 가능)를 초과하고 순환 액체의 농도가 80~85%(설정값 조정 가능)에 도달하면 시스템이 자동으로 약 80~85%의 용액을 보냅니다. NMP(요구에 따라 조정 가능)를 NMP 수집 탱크로 보냅니다.

하부탑에서 흡수된 공기는 상부흡수탑으로 들어가고, 상부탑은 NMP 10% 정도 함유된 용액을 순환흡수용으로 사용하고, 순환펌프에 의해 흡수액을 탑 상부로 올려 순환시킨다. 흡수되고 상부 탑의 상단은 소량의 공정수를 분사합니다.

흡수 처리 후 공기의 NMP 함량은 35mg/m3 이하로 떨어졌습니다. 배기 가스의 대부분은 공대공 열 교환기에 의해 가열된 다음 코터로 다시 보내지며 공기의 작은 부분이 오븐의 부압을 조정하기 위해 배출됩니다.

공기 역류식 물분무 흡착식 NMP 회수 장치

다음과 같은 2단계 흡수 공정을 포함하는 NMP 회수 공정에서 흡수 매체로서의 물:

코팅기에서 NMP 농도가 높은 뜨거운 배기는 공대공 열교환기에 의해 회수된 다음 프로세스 팬에 의해 NMP 종합 흡수탑으로 보내집니다. 흡수탑은 하부와 상부 2단 흡수탑으로 구성되어 있으며, 상부와 하부의 탑에 위치한다. NMP가 함유된 공기는 하부 흡수탑 하부로 보내지고 하부 흡수탑 상부에는 흡수액(80~85% NMP 수용액)이 분무된다.

흡수액이 탑 바닥으로 내려가면 순환 펌프를 통해 흡수를 순환시키기 위해 탑 상단으로 보내집니다.

수위가 40%(설정값 조정 가능)를 초과하고 순환 액체의 농도가 80~85%(설정값 조정 가능)에 도달하면 시스템이 자동으로 약 80~85%의 용액을 보냅니다. NMP(요구에 따라 조정 가능)를 NMP 수집 탱크로 보냅니다.

하부탑에서 흡수된 공기는 상부흡수탑으로 들어가고 상부탑은 NMP를 10%정도 함유한 용액을 순환흡수용으로 사용하고 순환펌프에 의해 흡수액을 탑 상부로 올려 순환시킨다. 흡수되고 상부 탑의 상단은 소량의 공정 용수를 분사합니다.
